Merten Universal LED Dimmermodul

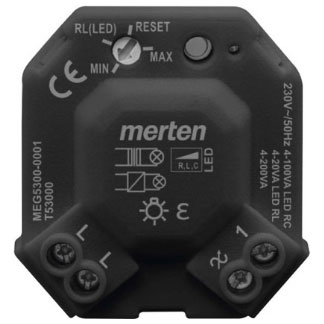

Merten Universal LED Dimmermodul MEG5300-0001

Als Einsatz in der Unterputzdose installiert, verwandelt das Universal LED Dimmermodul jeden Taster im Handumdrehen in einen Dimmer.

Ungeachtet seiner kleinen Baugröße bietet das Universal LED Dimmermodul um­fassende Funktionalität für LEDs, Glüh- und Halogenlampen. Es eignet sich damit ideal für den Einsatz bei Renovierungsprojekten – vor allem, wenn ein bestehendes Schalterdesign erhalten bleiben soll.

Vielseitig und sicher
Das Modul erkennt die angeschlossene Last automatisch und ist dank elektronischer Sicherung überlast- und kurzschlussfest.

Funktional
Der Dimmer verfügt über eine Startfunktion und kann mit einer Vielzahl an Tastern betrieben werden. Die Handhabung gelingt intuitiv – zum Dimmen einfach die Taste drücken.

Individuell einstellbar
Zusätzliche Einstellungen können vorgenommen werden:
• Der Dimmbereich kann individuell an die verwendete Lampe angepasst werden.
• Bei Bedarf lässt sich die Betriebs­art von Phasenabschnitt auf ­Phasenanschnitt umstellen.

Für ohmsche, induktive oder kapazitive Lasten, z. B. dimmbare LED-Lampen, Glühlampen, dimmbare gewickelte Trafos oder elektronische Trafos.
(Phasenanschnitt oder Phasenabschnitt).

Das Universal Dimmermodul erkennt automatisch die angeschlossene Last. Keine Mischlasten anschließen.
Das Dimmermodul wird mit mechanischen Tastern im Parallelbetrieb angesteuert.
Beim Einbau des Dimmermoduls in Kombination mit einem Taster ist eine tiefe (60er) Installationsdose zu verwenden.

Mit Schraubklemmen.
Nennspannung: AC 230 V, 50 Hz

Schaltleistung:

LED Lampen:
4-100 VA (RC-Modus)
4-20 VA (RL-LED-Modus)

Glühlampen:
5-200 W

Halogenlampen:
5-150 W (230 V)
5-200 VA (NV mit dimmbarem gewickeltem Trafo)
5-200 VA (NV mit dimmbarem elektronischem Trafo)

Neutralleiter: nicht erforderlich
Anschlussklemmen: Schraubklemmen für max. 2,5 mm²
Absicherung: 16 A-Leitungsschutzschalter
Abmessungen: 45 x 40 x 21 (HxBxT)

Eigenschaften:
• kurzschlussfest
• überlastfest
• überhitzungsfest
• Softstart
• Memory-Funktion
• automatische Lasterkennung
• Min. / Max. Begrenzung einstellbar
• Betriebsart RL-LED-Modus einstellbar
