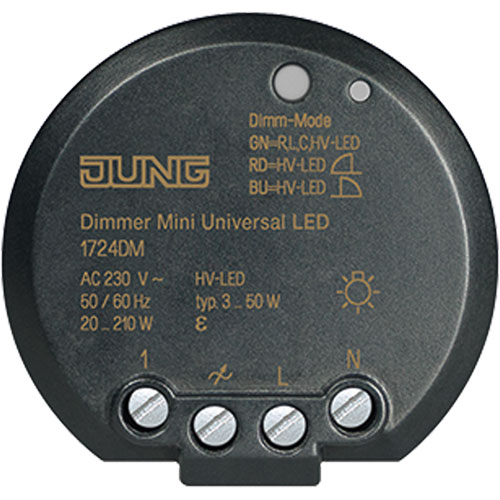

Jung Dimmer Mini Universal LED

Artikel-Nr.: 1724 DM
Der Artikel ist zurzeit nicht bei uns auf Lager. Er befindet sich im Zulauf oder muss beim Hersteller bestellt werden. Lieferzeit 4-10 Werktage. Nicht am Lager (Lieferzeit 4-10 Werktage)

Jung Dimmer Mini Universal LED

mit Nebenstelleneingang

Bestimmungsgemäßer Gebrauch:
• Schalten und Dimmen von Glühlampen, HV-Halogenlampen, elektronischen Trafos für Halogen- oder LED-Lampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, HV-LED- oder Kompaktleuchtstofflampen
• Die Bedienung erfolgt über Nebenstelle 2-Draht, Drehnebenstelle oder Taster mit Schließerkontakt
• Montage in Gerätedose nach DIN 49073 in Kombination mit einer geeigneten Abdeckung

Produkteigenschaften:
• Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
• Testbetrieb zur Funktionsprüfung
• Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
• Anzeige der eingestellten Betriebsart mittels LED
• Gerät kann ohne Neutralleiter betrieben werden
• Einschalten durch lampenschonenden Softstart
• Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
• Einschalthelligkeit dauerhaft speicherbar
• Minimalhelligkeit dauerhaft speicherbar
• Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
• Elektronischer Übertemperaturschutz
• Leistungserweiterung durch Leistungszusätze möglich

Technische Daten:
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,3 W
Verlustleistung: ca. 2 W
Umgebungstemperatur: −5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 210 W
HV-Halogenlampen: 20 ... 210 W
Elektronische Trafos: 20 ... 210 W
Elektronische Trafos mit NV-LED: typ. 20 ... 50 W
Induktive Trafos: 20 ... 210 VA
Induktive Trafos mit NV-LED: typ. 20 ... 50 VA
HV-LED-Lampen dimmbar: typ. 3 ... 50 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 50 W
Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
Ohmsch-kapazitiv: 20 ... 210 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 210 VA
Ohmsch und HV-LED: typ. 3 ... 50 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 W
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,75 ... 2,5 mm²
2 x 0,75 ... 1,5 mm²
feindrähtig ohne Aderendhülse: 1 x 1,0 ... 4,0 mm²
2 x 1,0 ... 2,5 mm²
feindrähtig mit Aderendhülse: 1 x 1,0 ... 2,5 mm²
2 x 1,0 ... 1,0 mm²
Anzahl Nebenstellen
Nebenstelle 2-Draht Art.-Nr.: 1720 NE: unbegrenzt
Nebenstelle 3-Draht Art.-Nr.: 1723 NE: 5
Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 5
unbeleuchtete Installationstaster: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
Maße (Ø x H): 48 x 19,5 mm
Prüfzeichen: VDE
