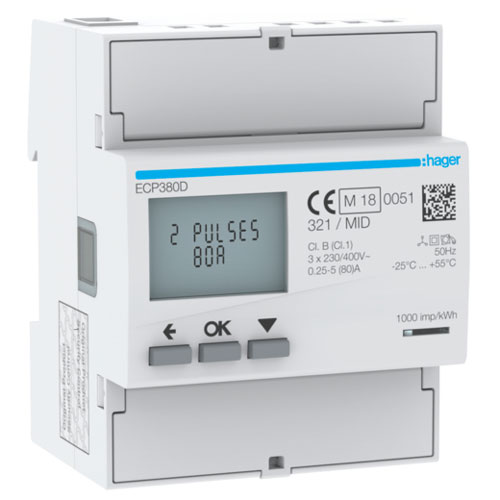

Hager ECP380D - Energiezähler 3phasig, direkt 80A, 4M, S0, MID

Hager ECP380D
Energiezähler 3phasig, direkt 80A, 4M, S0, MID

Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23.
Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler.
Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet.
2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar.
Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt.
Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben.
Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden.
Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.

Technische Merkmale:
Anzahl Module: 4
Polanzahl: 4 P
Betriebstemperatur: -25 bis 55 °C
Lagerungstemperatur: -25 bis 70 °C
Höhe installiertes Produkt: 92 mm
Breite installiertes Produkt: 72 mm
Tiefe installiertes Produkt: 60 mm
Leistungsaufnahme: 2 VA
Max. Strom (I max) des Messkreises: 80 A
Zertifiziert: MID (Measuring Instruments Directive)
Präzisionsklasse: B
Impulsdauer: 30/100 ms
Schutzart: IP20
Montageart: DIN Hutschiene (REG)
Wert eines Impulses: 100 Wh
Art des Impulsgebers: elektrisch
Bemessungsbetriebsspannung Ue: 92/480 V
Montageart: DIN-Schiene (REG)
Geeignet für: Bezug / Lieferung
Tarifausführung des Elektrizitätszählers: Externa
Tarifart: T1...T2 (230 V AC) / -
Messsystem: Direktmessung
Polart: 3P, 3P+N
Nennstrom: 80 A
Impulsion/KWh: 1/200 Imp/kWh
Gesamtverlustleistung unter Nennstrom: 0,6 W
Messgeräteart: elektronisch
Max. Betriebsspannung: 300 V
