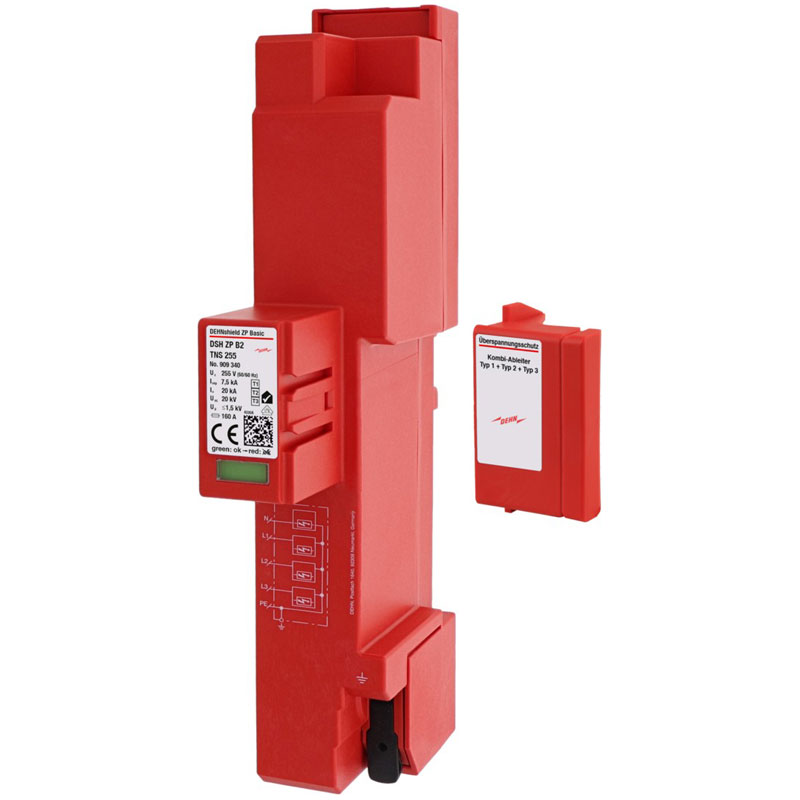

DEHN Kombi-Ableiter DEHNshield ZP B2 TNS 255, Typ 1+2+3

DEHN Kombi-Ableiter DEHNshield ZP B2 TNS 255

• Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach DIN EN 61643-11
• Einfache, schnelle und komplett werkzeuglose Montage durch Click + Power-Anschlusstechnik für Sammelschienenkontaktierung und teilweise Push-in-Erdungsklemme
• Leistungsstarke und endgeräteschonende RAC-Funkenstreckentechnologie
• Perfekte Lösung für die Anforderungen der VDE-AR-N 4100 und VDE 0100-443/534

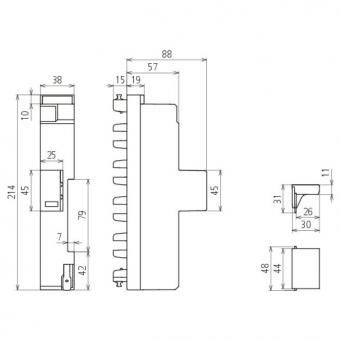

• Platzsparende Bauform durch schmale Breite von z.T. nur 38 mm für kompakten Einsatz mit Einspeiseadapter oder integriertem Leitungsschutzschalter
• Als SG- oder LSG-Variante mit integrierter überstromgeschützter 230 V Spannungsversorgung (L und N) jeweils für RfZ und APZ nach VDE-AR-N 4100
• Schützt die gesamte elektrische Anlage bereits so nah wie möglich am Einspeisepunkt
• Funktionsüberwachung aller Schutzpfade und mechanische Defektanzeige durch grün-rote Markierung im Sichtfenster
• Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
• Erfüllt die Anforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534

■ Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nennableitstoßstromvermögen In sowie das Blitzstromableitvermögen Iimp bei Freileitungseinspeisungen
■ Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem
■ Ermöglicht Endgeräteschutz
■ Schmale Baubreite von nur 38 mm ermöglicht die Kombination des DEHNshield ZP mit einem Einspeiseadapter und damit den Einbau zwischen zwei SH-Schaltern in nur einem einzelnen Zählerfeld
■ Ein passender Abdeckclip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten

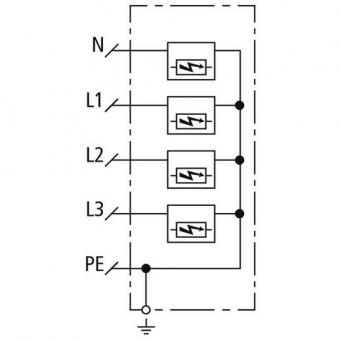

Spezifikationen:
SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m): Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN ): 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC ): 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (Itotal ): 30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (Iimp ): 7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (In ): 20 / 80 kA
Schutzpegel [L-PE] (UP ): ≤ 1,5 kV
Schutzpegel [N-PE] (UP ): ≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (UOC ): 20 kV
Folgestromlöschfähigkeit [L-PE] AC (Ifi ): 25 kAeff
Folgestromlöschfähigkeit [N-PE] AC (Ifi ): 100 Aeff
Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
Max. netzseitiger Überstromschutz: 160 A gG
TOV-Spannung [L-N] (UT) – Charakteristik: 440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (UT) – Charakteristik: 1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (TU ): -40 °C ... +80 °C
Funktions- / Defektanzeige: grün / rot
Anzahl der Ports: 1
Anschlussquerschnitt (PEN, 9): 16-25 mm² mehrdrähtig, feindrähtig
Montage auf 40-mm-Sammelschienensystem
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP 30 (mit Abdeckung)
Zulassungen: VDE
