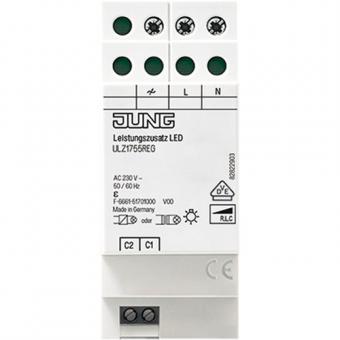

Jung REG-Leistungszusatz LED

Jung REG-Leistungszusatz LED

REG-Gehäuse 2 TE

Bestimmungsgemäßer Gebrauch:
• Leistungserweiterung von den in der Referenzliste genannten Dimmern (Art.-Nrn.: UD 1755 REG, 1730 DD, 1731 DD, 1710 DE, 1711 DE, 224 LED UDD, 1224 LED UDE, FM UD 20250 UP, FM UD 5500 REG, FM UD 420250 REG, 3901 REGHE, 3902 REGHE, 3904 REGHE)
• Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften:
• Gesamtleistung der angeschlossenen Lasten teilt sich zwischen Dimmer und Leistungszusätzen auf
• Versorgung der angeschlossenen Lasten über gemeinsame Lastleitung
• Bedienung erfolgt über vorgeschalteten Dimmer
• Elektronischer Übertemperaturschutz

Technische Daten:
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,3 W
Verlustleistung: ca. 2 W
Umgebungstemperatur: −5 ... +45 °C
Anschlussleistung bei 45 °C
Glühlampen: 20 ... 420 W
HV-Halogenlampen: 20 ... 420 W
Elektronische Trafos: 20 ... 420 W
Elektronische Trafos mit NV-LED: 20 ... 100 W
Induktive Trafos: 20 ... 420 VA
Induktive Trafos mit NV-LED: 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
Anschluss an einen Dimmer, der im Phasenabschnitt arbeitet:
Anschlussleistung für HV-LED-Lampen typ. 3 ... 200 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W
Ohmsch-kapazitiv: 20 ... 420 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 420 VA
Ohmsch und HV-LED: typ. 3 ... 100 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
Gesamtleistung mit mehr als 1 kVA nur für den professionellen Bereich
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4,0 mm²
2 x 0,75 ... 2,5 mm²
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm²
2 x 0,75 ... 2,5 mm²
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
Gesamtlänge Lastleitung: max. 100 m
Einbaubreite: 36 mm (2 TE)
