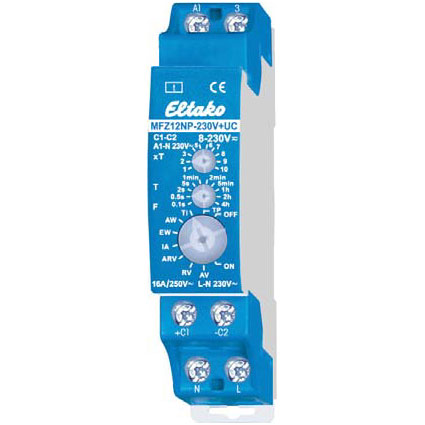

eltako MFZ12NP-230V+UC - Analoges Multifunktions-Zeitrelais

Artikel-Nr.: 23100001
Der Artikel ist bei uns auf Lager (min. 1 Stück). Zwischenverkauf vorbehalten. Lieferzeit 1-3 Werktage. Sofort verfügbar (Lieferzeit 1-3 Werktage)

Analog einstellbares Multifunktions-Zeitrelais

MFZ12NP mit 10 Funktionen

- 1 Schließer nicht potenzialfrei 16A/250V AC, Glühlampen 2300W*.
- Stand-by-Verlust nur 0,5 Watt.


Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35.
1 Teilungseinheit =18mm breit, 58mm tief.

Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen.
Insbesondere verlängert dies die Lebensdauer von Energiesparlampen.
Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.
Steuerspannung 230V und zusätzlich galvanisch getrennte Universal-Steuerspannung 8..230V UC.
Versorgungs- und Schaltspannung 230V.

Sehr geringes Schaltgeräusch.
Zeiten zwischen 0,1 Sekunden und 40 Stunden einstellbar.

Funktionen F:

RV = Rückfallverzögerung
AV = Ansprechverzögerung
TI = Taktgeber mit Impuls beginnend
TP = Taktgeber mit Pause beginnend
IA = Impulsgesteuerte Ansprechverzögerung
EW = Einschaltwischer
AW = Ausschaltwischer
ARV = Ansprech- und Rückfallverzögerung
ON = Dauer EIN
OFF = Dauer AUS

Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist.

Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator.

Der Multiplikator x T wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunden (Zeitbasis 0,1 Sekunden und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen.

* Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden.
Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30 %, bis 5 Minuten auf 60%.
