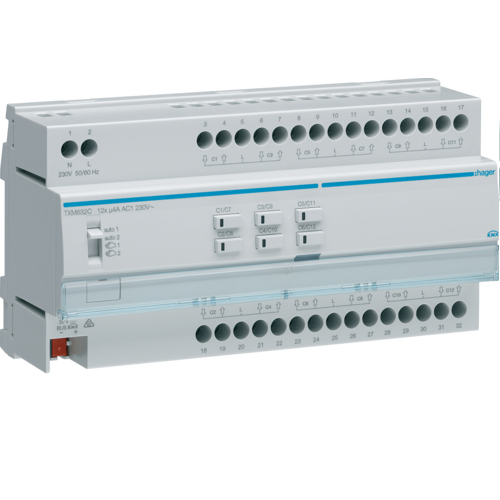

Hager TXM632C - Rollladen-/Jalousieaktor 12-fach KNX easy, 230V

Hager TXM632C
Rollladen-/Jalousieaktor 12-fach KNX easy, 230V

Rollladen-/Jalousieaktor 12-fach KNX easy, 230V. Jalousieaktor REG zur Ansteuerung eines AC-Antriebes je Aktorkanal für Jalousien, Rollladen oder Markisen. Reiheneinbaugerät mit integriertem Busankoppler, Schraubklemmen für Netzversorgung, KNX Busanschluss, Lastanschlüsse und Beschriftungsfeld.

6 Bedientasten (Kanal 1-6 und Umschaltung auf Kanal 7-12) für Handbetrieb je Ausgang mit Status-LED (Einflächenbedienung). Schiebeschalter Auto/Hand, beleuchtete Programmier-Taste.

Funktionen: Rollladen-/Jalousiefunktion im Auf-/Ab-Betrieb mit Lamellenwinkelverstellung, Positionierungsfunktion und Lamellenverstellung für Jalousie in Prozent-Parametrierung.
Statusobjekte für die Position der Lamellen in Prozent und der oberen/unteren Endlage. Zwangssteuerung mit Statusanzeige und 3 Alarmobjekte mit unterschiedlicher Prioritätssteuerung.
Automatikfunktion de-/aktivierbar, 64 Szenenfunktionen pro Kanal und einstellbarer Sonnenschutzfunktion.

Hinweise: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, easy-Konfigurationsserver oder der ETS (ab Version 4) programmieren.

Hinweise der Rollladen-/Jalousiemotoren-Hersteller beachten.


Technische Daten:
Betriebsspannung über Bus 21 … 32 V DC
Frequenz 50/60 Hz
Schaltleistung bei 230 V in AC1 920 W
Schaltstrom bei cos φ = 0,6 max. 4 A
Betriebstemperatur -5 … 45 °C
Leiterquerschnitt (starr) 0,75 … 2,5 mm²
Leiterquerschnitt (flexibel) 0,75 … 2,5 mm²
Breite Reiheneinbaugerät (REG) 10 TE

- Betriebsart für Jalousie oder Rolllade/Markise einstellbar
- Handbedienung pro Kanal über Taste (Einflächenbedienung)
- Handbedienung aktivierbar über Wahlschalter, dabei Deaktivierung der KNX-Funktion
- 6 Handbedientasten für Auf/Ab pro Kanal/Gerät
- Status-LED integriert in die Handbedientaste
- zum Schalten verschiedener Außenleiter geeignet
- Status-LED integriert in Handbedientaste
- mit beleuchteter Programmier-Taste
- mit Sonnenschutzfunktion
- mit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm
- mit Positionierungsfunktion für Jalousie- und Lamellenstellung
- großes Beschriftungsfeld
- zur Ansteuerung eines AC Antriebes je Aktorkanal
- Umschaltzeit bei Fahrtrichtungswechsel fest eingestellt
- mit integriertem Busankoppler
- Busanschluss über Anschlussklemme
- mit Schraubklemmen
- Hinweise der Motorenhersteller beachten!
