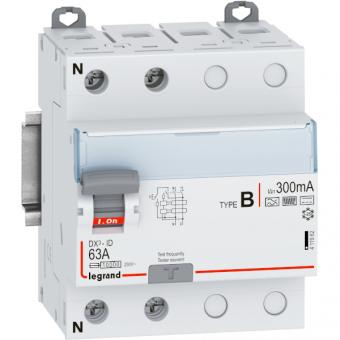

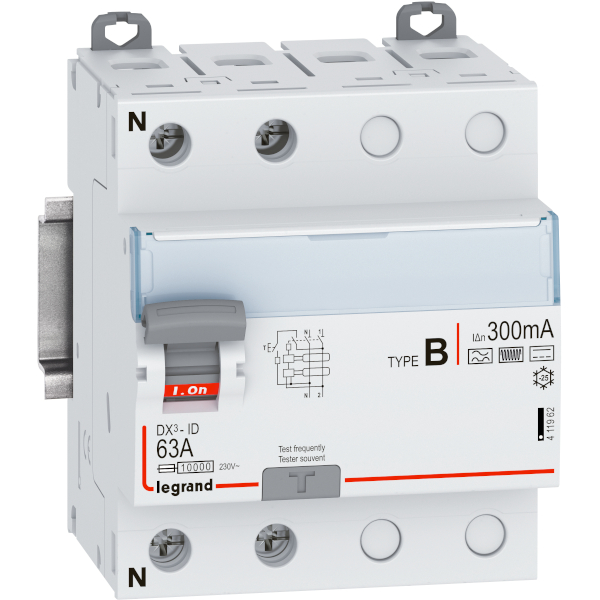

Legrand DX3 FI-Schutzschalter 63A, 300mA, Typ B, N-links, 2polig

Legrand DX3 Fehlerstromschutzschalter 63A, 2-polig, 300mA, Typ B, 230VAC, N-links, 4TE

• Legrand Fehlerstromschutzschalter DX3-ID
• Typ B
• allstromsensitiv
• für Wechsel-, pulsierende und glatte Gleichfehlerströme,nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423
• Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz
• kurzzeitverzögert
• mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen)
• 2-polig
• Bemessungsstrom In 63 A
• Bemessungsfehlerstrom Idn 300 mA
• Bemessungsspannung Un 230 VAC
• Bemessungsfrequenz 50 Hz
• Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung
• Stoßstromfest bis 3000 A
• 4-modulig
• Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung
• klare Information vorne auf jedem Gerät
• eindeutige Schaltstellungsanzeige rot/grün am Schalthebel
• mit Beschriftungsfenster
• mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme
• Anbau von Hilfsgeräten möglich
• Neutralleiter-Anschluss links
• Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern.
• Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern.

Technische Merkmale:

• Polzahl: 2
• Bemessungsspannung: 230 V
• Rated current: 63 A
• Bemessungsfehlerstrom: 0.3 A
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4000 kV
• Montageart: DIN-Schiene
• Fehlerstrom-Typ: B
• Selektiver-Typ: Nein
• Kurzzeitverzögerter Typ: Ja
• Kurzschlussfestigkeit (Icw): 10 kA
• Stoßstromfestigkeit: 3 kA
• Spannungsart: AC
• Mit Verriegelungsvorrichtung: Ja
• Frequenz: 50 Hz
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 4
• Einbautiefe: 44 mm
• Umgebungstemperatur während des Betriebs: -25-60 °C
• Verschmutzungsgrad: 2
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0.75-35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0.75-50 mm²
• RAL-Nummer (ähnlich): 7035
• Explosionsgeschützt: Nein
• Breite: 71.2 mm
• Höhe: 83 mm
• Tiefe: 77.8 mm
• Schlagfestigkeit: IK04
• Lagertemperatur: -40-70 °C
• Nennspannung: 195-253 V
• Stromversorgungsrichtung: Von oben oder unten
• Bezeichnungsangabe der Anschlussklemmen: Ja
• Stress-Test Konform (1000V): Nein
• Farbe: grau
• Halogenfrei: Ja
• Anschlussart: Schraubklemme
• Verbindungsart: Phasenschiene und Kabel
• Textfeld/Beschriftungsfläche: Ja
