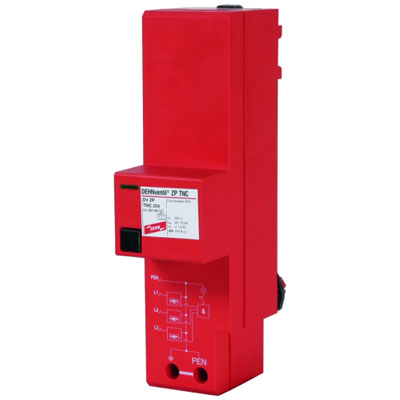

DEHN Kombi-Ableiter DEHNventil ZP TNC 255

Artikel-Nr.: 900390
Der Artikel ist bei uns auf Lager (min. 1 Stück). Zwischenverkauf vorbehalten. Lieferzeit 1-3 Werktage. Sofort verfügbar (Lieferzeit 1-3 Werktage)

Kombi-Ableiter für TNC-Systeme zum Einsatz im Hauptstromversorgungssystem
(Schaltungsvariante "3+1").

- Kombi-Ableiter Typ 1 + Typ 2 mit RADAX-Flow-Funkenstrecken-Technologie
- Erfüllt lückenlos die Anforderungen der VDN-Richtlinie* für den Einsatz im Vorzählerbereich
- Einfache und schnelle Montage durch Aufrasten auf das 40 mm-Sammelschienensystem
- Funktionskontrolle durch Taster mit Leuchtmelder
- Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
- Ableitvermögen bis 100 kA (10/350 µs)
- Ermöglicht Endgeräteschutz
- Bietet höchste Anlagenverfügbarkeit

Spezifikationen:
Typ: DV ZP TNC 255
SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Class I + Class II
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 5 m): Typ 1 + Typ 2 + Typ 3
Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (UC): 255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (Itotal): 75 kA
Spezifische Energie [L1+L2+L3-PEN] (W/R): 1,40 MJ/Ohm
Blitzstoßstrom (10/350 µs) [L-PEN] (Iimp): 25 / 75 kA
Spezifische Energie [L-PEN] (W/R): 156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (In): 25 / 75 kA
Schutzpegel (UP): ≤ 1,5 kV
Folgestromlöschfähigkeit AC (Ifi): 25 kAeff
Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.)
Ansprechzeit (tA): ≤ 100 ns
Max. Vorsicherung bis IK = 25 kAeff: 315 A gG
Max. Vorsicherung bei IK > 25 kAeff: 200 A gG
TOV-Spannung [L-PEN] (UT) – Charakteristik : 440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Funktionskontrolle: Taster mit Leuchtmelder
Anzahl der Ports: 1
Anschlussquerschnitt (PE, 9): 10-35 mm² feindrähtig / 50 mm² mehrdrähtig
Montage auf: 40 mm-Sammelschienensystem
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP 30 (mit Abdeckung)
Einbaumaße: 3 TE, DIN 43880
Zulassungen: VDE
Gewicht: 914 g
GTIN (EAN): 4013364105751
