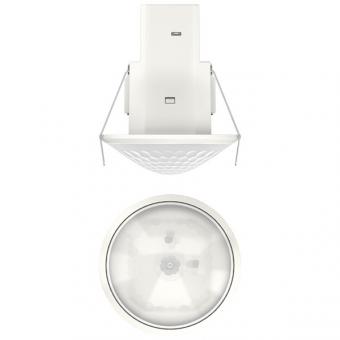

Theben theRonda S360-100 DE WH
Farbe: weißFunktionsbeschreibung
- Passiv-Infrarot-Präsenzmelder für Deckenmontage
- Runder Erfassungsbereich 360°, bis zu Ø 9 m (64 m2)
- Automatische bewegungs- und helligkeitsabhängige Steuerung für Beleuchtung
- Mischlichtmessung für Fluoreszenzlampen (FL/PL/ESL), Halogen-/Glühlampen und LEDs geeignet
- Kanal A Licht: Relais, 230 V
- Betrieb als Vollautomat
- Helligkeitsschaltwert einstellbar, Teach-in Funktion
- Impulsfunktion für Treppenlicht-Zeitschalter
- Nachlaufzeit einstellbar
- Erfassungsempfindlichkeit einstellbar
- Testbetrieb zur Überprüfung von Funktion und Erfassungsbereich
- Durch werkseitige Voreinstellung sofort betriebsbereit (Helligkeits-Schaltwert 300 Lux, Nachlaufzeit 10 min.)
- Für die Änderungen der Werte und Einstellungen ist eine dieser optionalen Fernbedienungen erforderlich:
- Universal-Fernbedienung theSenda B
- Service-Fernbedienung theSenda P
- Optionale Benutzer-Fernbedienung: theSenda
Technische Daten
Betriebsspannung 230 V AC
Frequenz 50 Hz
Montagehöhe 2 – 4 m
Mindesthöhe > 1,7 m
Montageart Deckeneinbau
Farbe Weiß
Schaltausgang Licht
Art der Lichtmessung Mischlichtmessung
Einstellbereich Helligkeit 30 – 3000 lx
Nachlaufzeit Licht 10 s - 60 min
Leuchtmittel Glüh-/Halogenlampen, Fluoreszenzlampen, Kompaktleuchtstofflampen, LEDs
Glüh-/Halogenlampenlast 2300 W
Einschaltstrom max. 400 A / 200 µs
LED-Lampe < 2 W 25 W
LED-Lampe 2-8 W 250 W
LED-Lampe > 8 W 250 W
Anschlussart Schraubklemmen
Max. Leitungsquerschnitt max. 2 x 2,5 mm²
Größe Unterputzdose Ø 55 mm (NIS, PMI)
Erfassungsbereich 50 m² (ø 8 m | 360°)
Umgebungstemperatur -15°C ... 50°C
Schutzart IP 54 (im eingebauten Zustand)
Erfassungsbereich
Montagehöhe 2 m:
Sitzend: 5 m² | 2,5 m
Quer gehend: 38 m² | 7 m
Montagehöhe 2,5 m:
Sitzend: 7 m² | 3 m
Quer gehend: 38 m² | 7 m
Montagehöhe 3 m:
Sitzend: 13 m² | 4 m
gehend: 50 m² | 8 m
Montagehöhe 3,5 m:
Quer gehend: 50 m² | 8 m
Montagehöhe 4 m:
Quer gehend: 64 m² | 9 m
