Kathrein EXI 3591 - Einkabel-Multischalter 5 auf 1x9, integriertes Modem für K-LAN

Artikel-Nr.: 20510065
Gewicht: 0.9 kg
Der Artikel ist zurzeit nicht bei uns auf Lager. Er befindet sich im Zulauf oder muss beim Hersteller bestellt werden. Lieferzeit 4-10 Werktage. Nicht am Lager (Lieferzeit 4-10 Werktage)

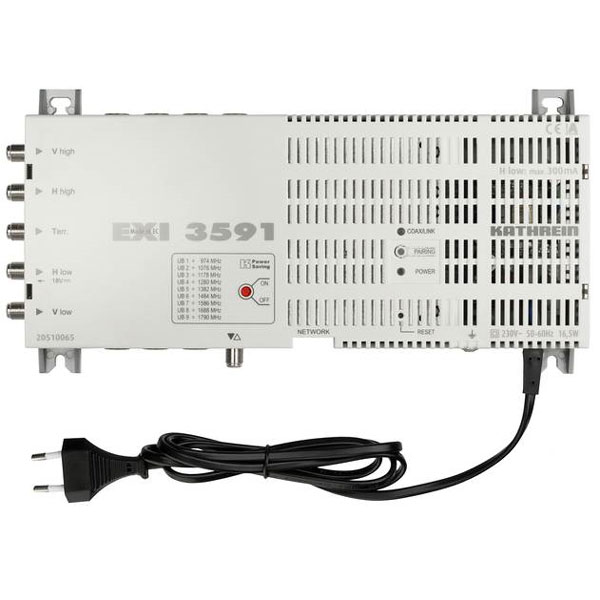

Kathrein EXI 3591
Einkabel-Multischalter 5 auf 1x9

Merkmale Multischalter:
• Kaskadierfähiger Einkabel-Multischalter mit integriertem Modem zur Verteilung von Sat-ZF-Signalen (vier Sat-Ebenen) und terrestrischen Signalen über ein Kabel auf bis zu neun Receiver
• Der gewählte Transponder wird vom Multischalter auf einer festen Frequenz (Userband) bereit gestellt, angesteuert vom Receiver mit einem DiSEqC™-Befehlssatz nach EN 50494
• Der Multischalter unterstützt den erweiterten Einkabel-Befehlssatz SCD2 nach EN 50607
• Mit dem erweiterten Befehlssatz EN 50607 können alle Userbänder adressiert werden, mit dem Standard EN 50494 nur Userband 1-8
• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
• Jedem Receiver ist eine Teilnehmer-Frequenz (Userband) fest zugeordnet (ein Twin-Receiver benötigt zwei Teilnehmer-Frequenzen)
• Erstellung eines Heimnetzwerkes über die vorhandene terrestrische Verteilung. Die IP-Daten stehen am Teilnehmerausgang zur Verfügung. Dadurch reduziert sich der Installationsaufwand - es müssen keine neuen Netzwerkkabel verlegt werden
• PIN-Code: Schutz der Teilnehmerfrequenz vor Zugriff eines anderen Teilnehmers. Eine wohnungsübergreifende Installation ist dadurch möglich
• Die integrierte AGC (Automatic Gain Control) sorgt für einen konstanten Ausgangspegel der Sat-ZF-Signale
• Integrierte, hochselektive Frequenzweiche für die IP-Daten
• Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil gemäß ERP-Richtlinie und Stromsparkonzept (der Einkabel-Multischalter wird mit dem Ausschalten der Receiver abgeschaltet)
• Kathrein-Power-Saving: Die LNB-Versorgung wird abgeschaltet, sobald kein Receiver mehr aktiv ist. Diese Funktion kann deaktiviert werden, wenn Durchgangs-Multischalter ohne "Kathrein-Power-Saving" in der Kaskade verwendet werden
• LNB-Fernspeisung über den Eingang "horizontal low". Signalisierung "Kathrein-Power-Saving" über den Stamm "vertikal low". Alle anderen Eingänge sind spannungsfrei
• Für die Innenmontage

Integriertes Modem:
• Modem für das Kathrein-IP-über-Koax-System „K-LAN" (auf Basis des Standards IEEE 1901)
• Ideal für die Netzwerkanbindung von Receivern, TV-Geräten und Blu-ray-Playern. Aber auch ein PC und andere netzwerkfähige Geräte können komfortabel mit einem Router (z. B. FRITZ!Box) verbunden werden
• > 500-Mbit-Datendurchsatz (brutto) ermöglichen mehrere HD-Streams bei gleichzeitiger Datenübertragung zwischen PCs. Dank QoS *) werden entsprechende Dienste priorisiert
• Störsicher durch hohes Schirmungsmaß
• 128-Bit-AES-Verschlüsselung. Sichere, private Netzwerkverbindung durch Tastendruck - keine Software notwendig
• Eco-Power-Mode: Das Modem schaltet automatisch auf Stand-by und wird durch das Netzwerk wieder „aufgeweckt". Verbrauch: 1,0 Watt im Stand-by/4,2 Watt im Betrieb

Zubehör:
• EXI 30 (BN 21110024): Über den Sat-Anschluss fernspeisbare Steckdose mit optimaler Selektion für Daten und HF-Signale
• Einzelmodem EXI 01 (BN 20510061): Zur Rückwandlung der IP-Daten an den Teilnehmersteckdosen (z. B. zum Anschluss eines Sat-Receivers mit Ethernet-Buchse)
• Software EXI 700: Zeigt die sichtbaren Modems eines Netzwerkes an (kostenloser Download über: www.kathrein.de)
• Hochpass EXI 90 (BN 20510062): Werden weitere Multischalter (nicht aus der EXI-Reihe) kaskadiert und wird das EXI 01 an einem dieser Multischalter betrieben, muss der Hochpass auf den terrestrischen Eingang des Multischalters geschraubt werden. Dadurch werden in der Kaskade nachfolgende Multischalter isoliert bzw. die Ein- und Abstrahlung des IP-Frequenzbereiches von und zur terrestrischen Antenne verhindert. Im EXI 3591 ist der Hochpass bereits integriert

Technische Daten:
Multischalter:

Teilnehmeranschlüsse: 9
Eingänge: 1 x terr. | 4 x Sat-ZF
Frequenzbereich: 87,5-862 MHz | 950-2150 MHz
Anschlussdämpfung (terrestrisch): 9 dB
Ausgangspegel Sat (AGC): 88 dBµV
Entkopplung horiz./vert.: 30 dB
Eingangspegel Sat: 55-80 dBμV
Teilnehmer-Frequenz/Userband | Receiver 1 Receiver 2 Receiver 3 Receiver 4 Receiver 5 Receiver 6 Receiver 7 Receiver 8 Receiver 9 2-68/87,5-862 MHz | 974/1 1076/2 1178/3 1280/4 1382/5 1484/6 1586/7 1688/8 1790/9
Schirmungsmaß: 5-300 MHz > 85dB ; 300-470 MHz > 80 dB ; 470-1000 MHz > 75dB ; 1000-2400 MHz > 55 dB
Zul. Versorgungsspannung am Teilnehmer-Ausgang: 12-14 V
Max. Stromaufnahme über den Teilnehmeranschluss: 10 mA
Eingangsnennspannung: 230 V (47-63 Hz)
Zulässiger Eingangsspannungsbereich: 207-253 V
Eingangsnennleistung bei 0-/150-/300-mA-Last 1): 6,1/9,2/12,2 W
Spannung sekundär (Eingang "horiz. low"): 18 V
Max. zul. Fernspeisestrom (Eingang "horiz. low") 2): 300 mA
Schutzklasse/Schutzart: II (schutzisoliert)/IP 30
Zulässige Umgebungstemperatur: -20 bis +55 °C
Anschlüsse: F-Connectoren
Abmessungen (B x H x T): 295 x 148 x 42,5 mm

Integriertes Modem:
Frequenzbereich IP (IEEE 1901) 3): 2-68 MHz
Bruttodatenrate: 500 Mbit
Stromaufnahme des Modems: Max. 200 mA
Leistungsaufnahme bei max. Datenrate; Ca. 4,2 W
Leistungsaufnahme im Stand-by: Ca. 1,0 W
Anschlüsse: RJ 45
Unterstützte Standards: IEEE 1901
